选矿企业重大发现 新一代矿石细碎王

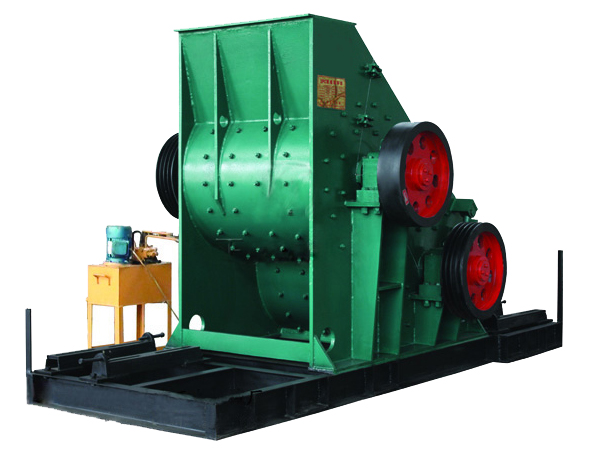

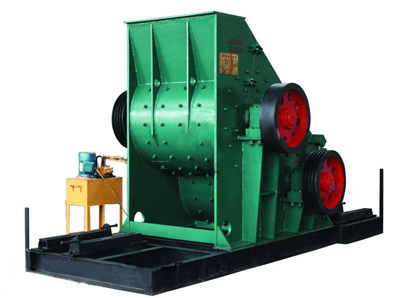

矿石双级无筛底粉碎机
专利号：ZL 2004 2007 5282.3
设备特点：
1．双转子两级粉碎，入磨粒度3mm以内，细粉含量多；
2．无筛网篦底，没有无效磨损和无功浪费电耗现象；
3．破碎比大，产量高，有效提高磨矿产量和质量，降低磨矿电耗及钢球消耗；
4．双轴双飞轮，运行平稳，储存能量，节电20%以上；
5．集中供油。总泵工作，多路供油，可不停机加油润滑；
6．液压泵站启闭机壳，换件维修方便快捷。
6．液压泵站启闭机壳，换件维修方便快捷。
|
型 号
|
进料粒度（mm）
|
出料粒度
|
生产能力（t/h）
|
电机功率（kw）
|
外形尺寸（mm）
|
|
2PC1600×1400
|
≤200
|
≤3mm
其中：
0.5～0.075mm 50%
0.6～1.2mm 35%
1.3～3mm 15%
|
160－200
|
200+200
|
6000×3200×3500
|
|
2PC1400×1200
|
≤200
|
120－150
|
132+160
|
5800×2658×3210
|
|
|
2PC1200×1000
|
≤200
|
90－110
|
110+132
|
4086×2230×2550
|
|
型 号
|
进料粒度（mm）
|
出料粒度
|
生产能力(t/h)
|
允许物料含水率
|
电机功率（kw）
|
外形尺寸（mm）
|
|
2PC1100×1000
|
≤180
|
≤3mm
(2mm以下占85%以上) |
60－90
|
无要求
|
90+110
|
4086×2030×2337
|
|
2PC900×800
|
≤120
|
50－70
|
55+75
|
3950×1750×2280
|
||
|
2PC800×700
|
≤120
|
45－60
|
55+55
|
3485×1400×2254
|
|
型 号
|
进料粒度（mm）
|
出料粒度
|
生产能力(t/h)
|
允许物料含水率
|
电机功率（kw）
|
外形尺寸（mm）
|
|
PC1250×1000
|
≤200
|
3mm以下占90%以上
|
60－90
|
无要求
|
110
|
2950×2285×1985
|
|
PC1400×1200
|
80—100
|
132
|
3700×2658×2690
|
|||
|
PC1400×1400
|
90—120
|
160
|
3800×2658×2900
|
目前，我国铁矿资源中易选的铁矿资源日益减少，现实状况是贫矿多，富矿少，矿石组分比较复杂，矿石嵌布粒度较细，给选矿造成了一定的困难，直接导致了铁矿石生产成本增加，利润空间缩小。只有提高选矿效率，采用选矿生产新技术、新设备、新工艺才是提高矿业经济利润的有效途径。
“恒通机械”工程技术人员结合有关专家经过对矿山、选厂的充分考察调研，加之近二十年来在破碎行业的实践经验，将本企业发明制造的专利产品双级无筛底粉碎机，成功运用于矿山的预选工艺，使矿石中破细碎一机完成，达到矿石预选的粒级细度要求。二合一细碎机机腔内上下串联两套转子，块状矿石进入机腔先经上级转子击破（中破）后，立即又被下级飞速旋转的转子锤头二次打击研磨（细碎），腔内物料反向相互飞速碰撞、摩擦，达到锤粉料，料粉料的效果，使脉石矿物与有用矿物集合体充分“解离”。而且该机出料口处没有筛网篦底，细料直接卸出，减少了因传统机型的筛网篦底糊堵造成的细料重复粉碎，锤头衬板无效磨损，无功高耗现象。该机出料粒度3mm以下，其中0.5～0.075mm(35目～200目)粒级占50%左右，0.6～1.2mm粒级占35%，1.3～3mm粒级占15%，粒度分布范围广并呈粉末状，特别适应铁矿石进行预选，对采矿作业中预先富集，提前抛尾，减少粗精矿的入磨量和降低入磨粒度，提高粗精矿的品位，为下道磁选精选工序创造了良好条件。
二合一矿石细碎机对贫铁矿的预选分选效果起到了重要作用，真正使选矿体现了“能拿早拿、该丢早丢、贫矿富选”的科学理念，对贫铁矿提高磨矿系统的能力，减少尾矿运输费用，提高选矿技术经济指标，节能降耗，为贫铁矿资源的开发利用开辟了一条切实可行的新途径。

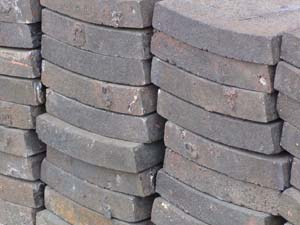

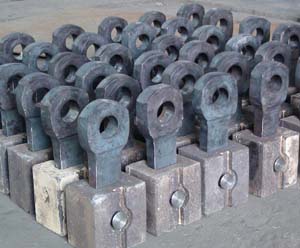

工件一角：
